Astm A420 Wpl6 liittimet

ASTM A420 on vakiospesifikaatio hiiliteräksestä ja seosteräksestä valmistettujen putkien liitososille, joita käytetään matalan lämpötilan palveluihin. WPL6 on eniten käytetty A420-luokan materiaali.

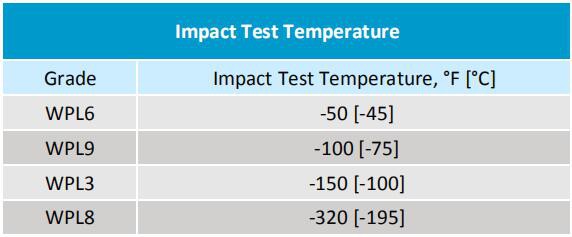

Standardi sisältää WPL6-luokan lisäksi myös WPL9, WPL3, WPL8, iskutestin lämpötilat vastaavasti -45 astetta, -75 astetta, -100 astetta, -195 astetta.

ASTM A420 kattaa kyynärpään, tee-, supistimen, kannen, liitoskappaleen ja muut, jotka on valmistettu standardien ASME B16.9, ASME B16.11, MSS SP-79 ja MSS SP-95 mukaisesti, tyypit saumattomina ja hitsattuina rakenteelliset putkiliittimet. Näitä liittimiä käytetään yleisesti paineputkissa ja paineastioissa/säiliöissä alhaisemmissa lämpötiloissa.

ASTM A420 WPL6 putkiliittimet ovat yhteensopivia ASTM A333 Grade 6 Pipe ja ASTM A350 LF2 Class 1 laipan kanssa.

ASTM-standardit

• A370: Terästen mekaanisten ominaisuuksien testausmenetelmät;
• A960/A960M: Teräsputkiliittimien yhteisten vaatimusten tekniset tiedot;
• A1058: Testausmenetelmät terästuotteiden mekaaniseen testaukseen - metriset;

ASME-standardit

• ASME B16.9: Tehdasvalmisteiset taottu teräs päihitsausliittimet;
• ASME B16.11: Taotut teräsliittimet, hylsyhitsaus ja kierre;
• Osa VIII Paineastioiden alue 1
• Osa IX

MSS-standardit

• MSS SP-25: Venttiileiden, liittimien, laippojen ja liitosten merkintäjärjestelmä;
• MSS SP-79: Pistorasiahitsauksen supistusterät;
• MSS SP-83: Teräsputkiliitokset, hylsyhitsaus ja kierteet;
• MSS SP-95: nännit ja tulpat;
• MSS SP-97: Integroidusti vahvistetut taotut haaroitusliittimet - hylsyhitsaus-, kierre- ja puskuhitsatut päät;

ASNT-standardit

• SNT-TC-1A: Suositeltu käytäntö tuhoamattomaan testaukseen henkilökohtaisen pätevyyden ja sertifioinnin suorittamiseksi.

1) Teräksen on täytettävä kunkin taulukossa 1 määritellyn materiaalin kemiallinen koostumus.
2) Hitsimetallin kemiallisen koostumuksen ei tarvitse täyttää samoja rajoituksia kuin perusmetallin. Hitsausmassametallin koostumuksen on kuitenkin täytettävä tässä standardissa määritellyt vähimmäismekaaniset ja iskunominaisuudet.

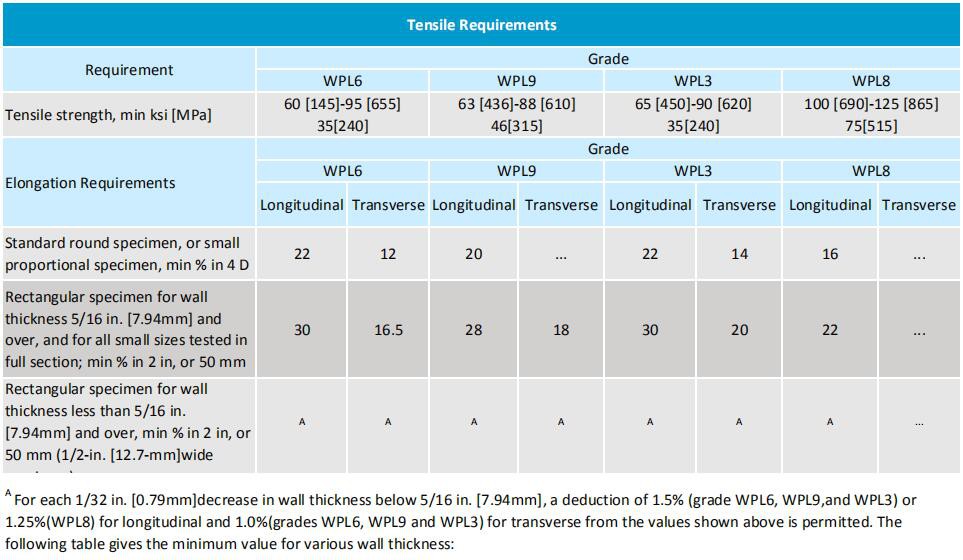

Putken liitosmateriaalien vetoominaisuuksien tulee olla taulukossa 3 lueteltujen materiaaliluokkien edellyttämien vetoominaisuuksien mukaisia.

Taulukko 1

Taulukko 3

Takominen tai muovaus voidaan suorittaa vasaratakomalla, puristamalla, perforoimalla, suulakepuristamalla, ylätaontamalla, valssaamalla, taivuttamalla, hitsaamalla tai koneistamalla tai kahdella tai useammalla menetelmällä samanaikaisesti. Muovausprosessin tulee varmistaa, ettei liitosten valmistuksessa ole haitallisia vikoja.

ASTM A420:n mukaiset liitososat on varustettava normalisoidussa, normalisoidussa ja karkaistussa, hehkutetussa tai karkaistussa ja karkaistussa tilassa. Kaikki hitsaustyöt on suoritettava ennen austenisoivaa lämpökäsittelyä.

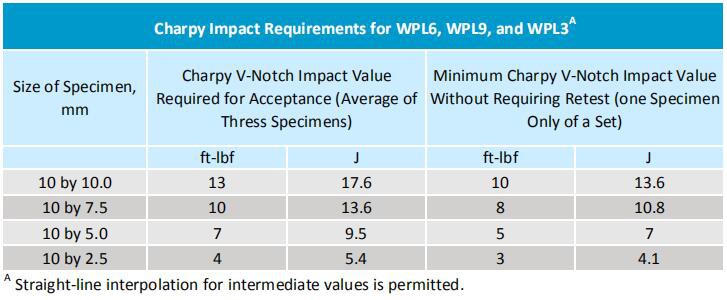

Epäjalometallin ja hitsimetallin iskuominaisuuksien tulee olla taulukoiden 4 ja 5 mukaisia.

Taulukko 4

Taulukko 5

1) Hydrostaattista testausta ei vaadita ASTM A420:n mukaan.
2) Kaikkien liitososien on kestettävä ilman vikaa, vuotoa tai käyttökelpoisuuden heikkenemistä hydrostaattinen koepaine, joka on yhtä suuri kuin määrätty vastaavan materiaalin putkelle määrätty.

Kaikille sulahitsatuille päittäisliitoksille on tehtävä täysipituinen radiografinen tarkastus ASME:n kattila- ja paineastiakoodin mukaisesti. Yleisesti ottaen radiografia tai ultraäänitutkimus tehdään sen jälkeen, kun kaikki muotoilutoimenpiteet on tehty. Mutta jos putkista tehdyt liittimet on jo testattu tällaisella tavalla, ei tarvitse tehdä sitä uudelleen.

Ellei toisin ole sovittu, kaikki tarkastukset tulee tehdä valmistajan tiloissa. Muut sopimuksen edellyttämät kokeet tehdään tilauksen erien materiaaleista.

Sen lisäksi, että A960/A960M on noudatettava, myös alla olevat vaatimukset on otettava käyttöön.
a. Vältä leimaamisen teräviä katkoksia, se tulee tehdä tylppäkärkisellä jatkuvalla tai tylppäkärkisellä katkonaisella pisteleimasimella.
b. Ostajan ja myyjän sopimana merkinnät maalataan tai leimataan varusteisiin tai leimataan metalli- tai muovilappuun, joka kiinnitetään tukevasti varusteeseen.
c. Liittimet sisältävät hitsejä, jotka on tutkittu ultraäänellä radiografian sijaan, on merkittävä U-merkinnällä lämpötunnisteen jälkeen.
d. Kierre- tai holkkihitsausliittimissä on oltava paineluokka. ASME B16.11 -vaatimusten mukaisia ​​tulppia ja holkkeja ei tarvitse merkitä.
e. Iskutestin lämpötila on myös esitettävä, jos se eroaa ASTM A420:ssa, esimerkiksi: WPL-6-60 tai WPL3-176.
